海溝距離断面図は，海洋底が海溝に沿って沈込む同心円状屈曲の頂点と地球中心を結ぶ垂直線を縦軸基準とし，基準から震央までの海溝軸方位に直交する地球表面距離を横軸にした断面図．震源は震源規模から算出される震源円表示（解説6）の中心．
深度410㎞曲線が上部Mantle/Mantle漸移帯境界，深度660㎞曲線がMantle漸移帯/下部Mantle境界．数字とMはM7.5以上の発生年月日と規模．

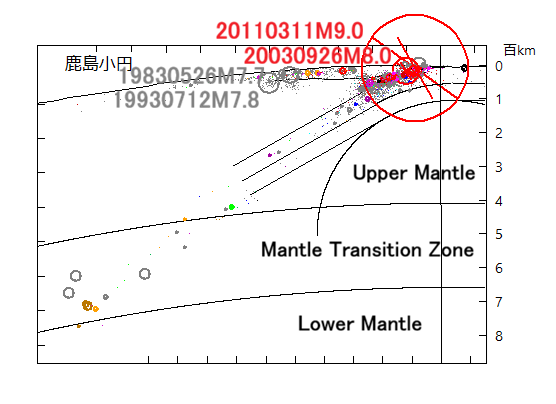

解説 2-1図 海溝距離断面図Click拡大．
震央は震源規模から算出される震源円表示（解説6）の中心．
数字とMはM7.5以上の発生年月日と規模．
