海溝軸輪郭に沿う断面図で，横軸の目盛りは「百㎞」（解説 3-1図上）と「eLat 111km」（解説3-1図下）で，震央地図（解説 1）の「緯度・経度」と「Plate運動Euler緯線」に対応させて同縮尺．縦軸については，規定枠に納まるよう縮小．震源は震源規模から算出される震源円表示（解説 6）の中心．

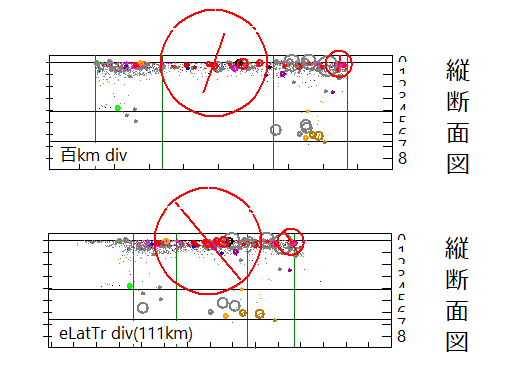

解説 3-1図 縦断面図 Click拡大．
横軸の目盛りは「百㎞」（解説 3-1図上）と「eLat 111km」（解説3-1図下）で，震央地図（解説 1）の「緯度・経度」と「Plate運動Euler緯線」に対応させて同縮尺．
震源は震源断層長から算出される震源円表示（解説6）の中心．
